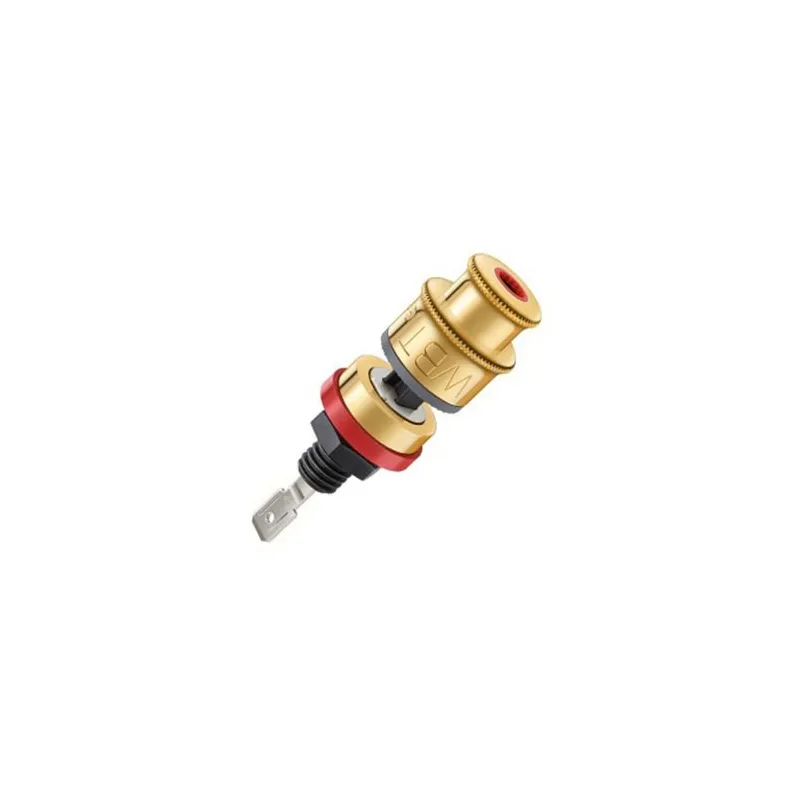

WBT-0705 Ag:
Conductor de señal de plata fina
Libre de los efectos de las corrientes de Foucault
No hay problemas con el almacenamiento masivo
Cumple con CE e IEC
Máx. corriente constante 30 A, corriente máxima admisible 200 A
Protección de la superficie mediante baño de oro sin níquel
Nextgen™: una nueva generación de conectores fabricados por WBT2
Virtudes de los enchufes y terminales WBT:
Transmisión sin distorsiones y de baja pérdida de corriente y el cuerpo del enchufe y la mecánica son sólidos, confiables y seguros (aislados).
Los conectores “clásicos” convencionales casi siempre son de latón o chapa de latón. Ciertamente cumplen con sus tareas, pero no con la suficiente precisión.
El cuerpo del conector masivo funciona inevitablemente como un almacenamiento masivo, es decir, crea una especie de "efecto de condensador" y cuanto mayor y más pesado es el terminal, mayor es la corriente de Foucault.
Ambos problemas crean distorsiones claramente perceptibles de tipo no lineal y, como se sabe en general, no son corregibles. Aquellos que dan mucha importancia a la “gama alta” tendrán que ocuparse de solucionar este problema.
Esta es la razón por la que WBT nextgen™ es diferente: mientras que el latón es, independientemente de su tasa de cobre: en primer lugar, un material de uso múltiple que realiza funciones ordinarias, nextgen ™ se compone solo de materiales funcionales:
Para la transmisión de corriente/señal se utiliza cobre blando puro, un material que es excelente no solo en la conducción eléctrica, sino que también se puede dosificar exactamente con el proceso de producción adecuado. La masa de metal podría reducirse en aprox. 90%, sin embargo con la desventaja de la estabilidad mecánica.
Pero también está el poder de la construcción híbrida.
El moldeo por inyección con plástico de alta tecnología genera no solo un cuerpo de enchufe con su mecánica, sino también la estabilidad de los conductores de señal "suaves" en una composición híbrida de materiales funcionales altamente especializados.
El resultado de la construcción innovadora es el conector ideal con una mejora considerable del sonido audible3: WBT nextgen™
Conexión externa:
El diseño inteligente del conductor de señal permite una terminación segura de extremos de cable, conectores tipo banana y extremos de cable engarzados.
Conexión interna Orejetas:
para soldar que se pueden doblar a mano si es necesario. WBT recomienda la aplicación de la soldadura de plata WBT-0800/0805 que es suave con las superficies preciosas.
Montaje:
Se incluyen aisladores de montaje para garantizar no solo aislamiento, sino también montaje resistente a la torsión e identificación de polaridad de los terminales. En caso de que los dispositivos de alta fidelidad estén muy expuestos al sonido de impacto, como los altavoces, se recomienda utilizar una ayuda de bloqueo de tuerca adicional que es el tornillo de retención de fluidos LOCTITE 4804. Se combina con plásticos de alta tecnología WBT y es extraíble. Además, WBT recomienda utilizar el interruptor de sonido de impacto WBT-0718.

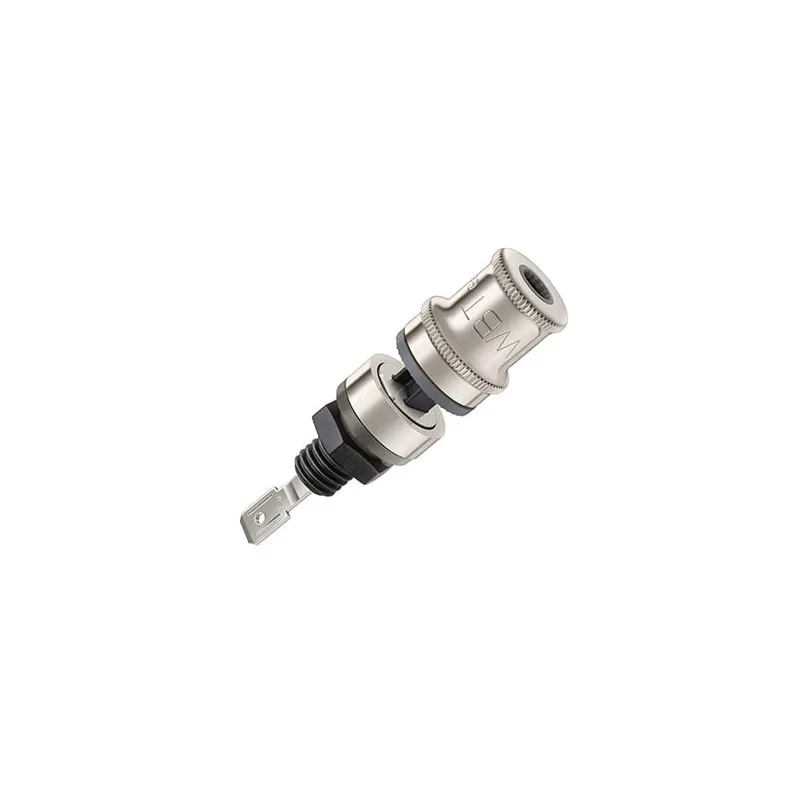

* WBT-0705 también está disponible en plata
2 nextgen™ es un desarrollo de WBT y tiene una patente internacional pendiente 3 Para evitar malentendidos: la mejora del sonido a través del principio nextgen™ surge al omitir las distorsiones de la señal (almacenamiento masivo/corriente de Foucault) que son generados por los conectores más convencionales.
4 LOCTITE es una marca de Henkel AG & Co. KGaA.
Sugerencia para los fabricantes de equipos:
Debido a las normas de seguridad vigentes, los orificios tipo banana de 4 mm de los terminales de poste WBT que
se utilizan en el campo de audio/vídeo dentro del territorio de la UE deben cerrarse con la varilla de seguridad WBT-0799 .
Especificaciones:
Sección transversal del conductor (máx.): 4 mm² (11 AWG)
Tecnología de conexión: Exterior: conector tipo banana de 4 mm, palas (6 - 8 mm de pala), engaste interior: soldadura o zapata de cable plana de empuje de 6,3 mm
Espesor de pared: De 0,9 a 10,0 mm (con placa puzzle de 0,9 a 8,0 mm)
Identificación: Rojo, blanco o negro
