El kit de evaluación mono EVAL2 crea cómodas conexiones de señal y alimentación para una configuración mono 1ET400A. El kit se ha desarrollado con fines de evaluación, pero es perfecto para aplicaciones de bricolaje.
Características destacadas:
Práctica plataforma de evaluación de 1 canal para 1ET400A
Entrada analógica balanceada (XLR) y conectores de altavoz tipo banana-plug
Reguladores de voltaje integrados
Adecuado para proyectos de bricolaje
Dos opciones de ganancia seleccionables mediante puentes
Detalles del producto:

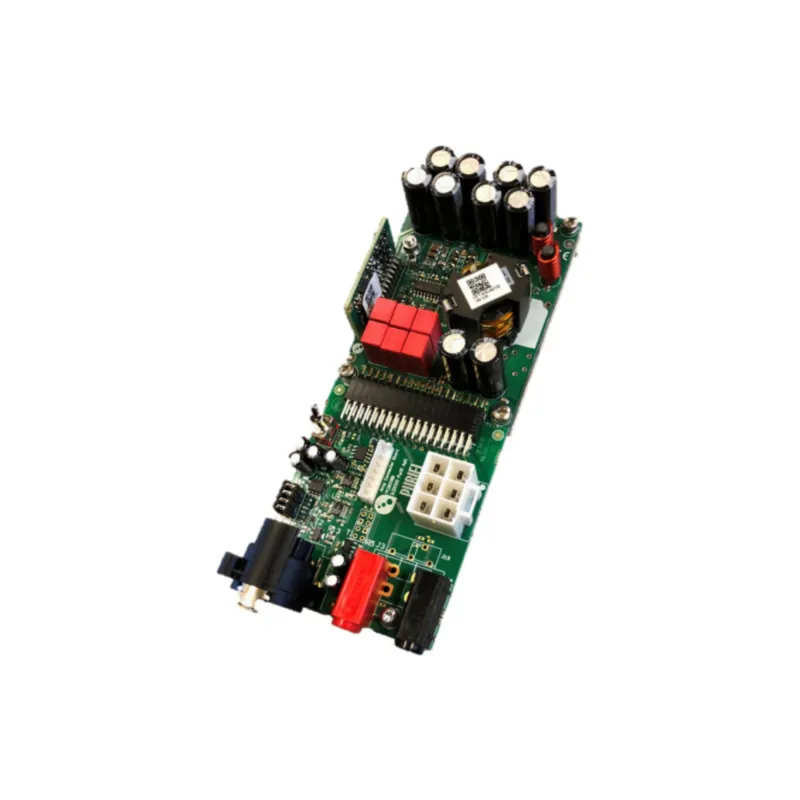

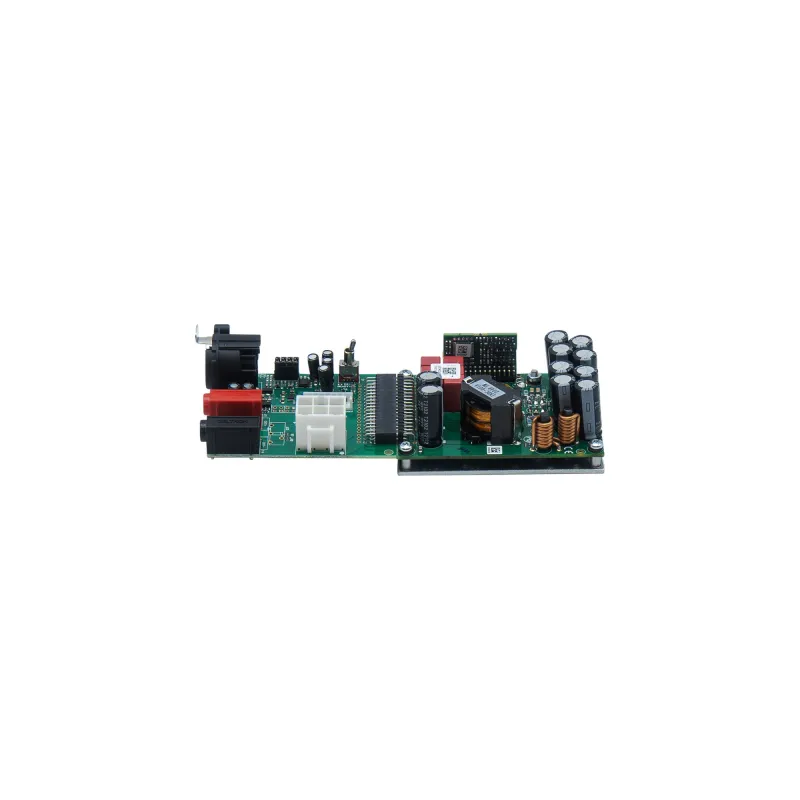

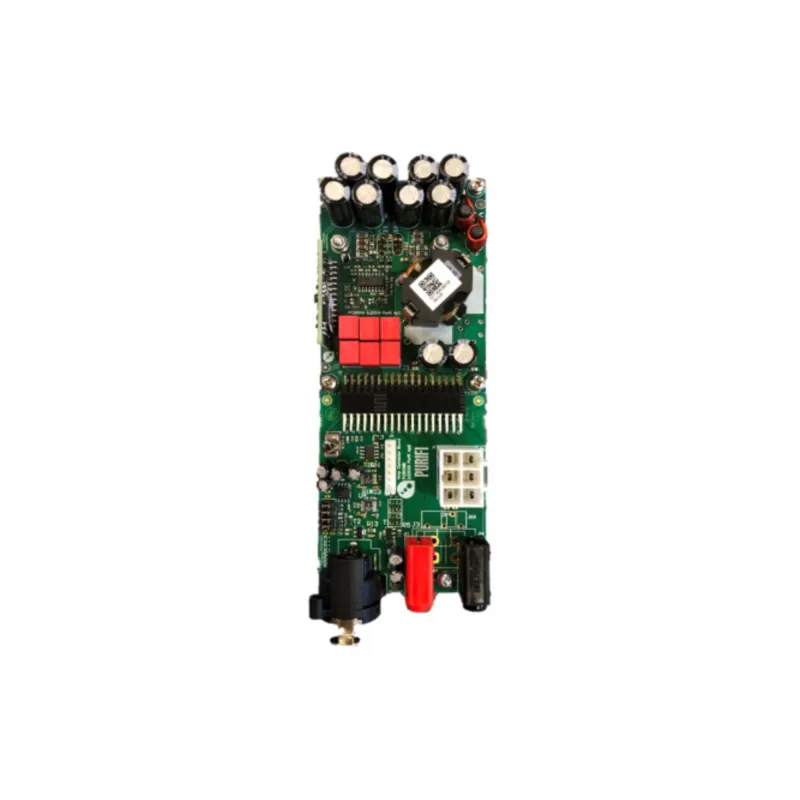

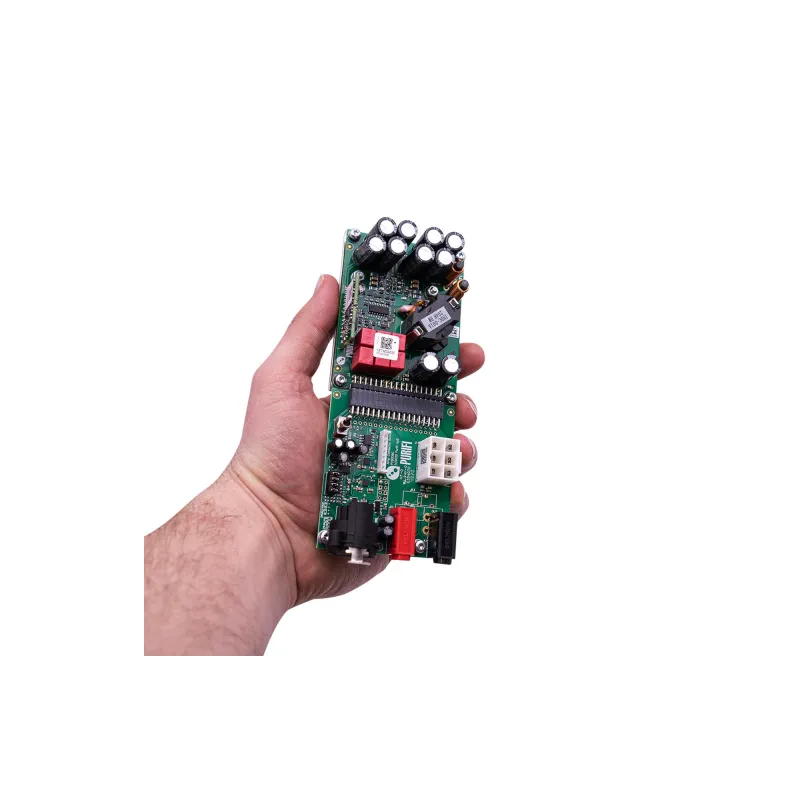

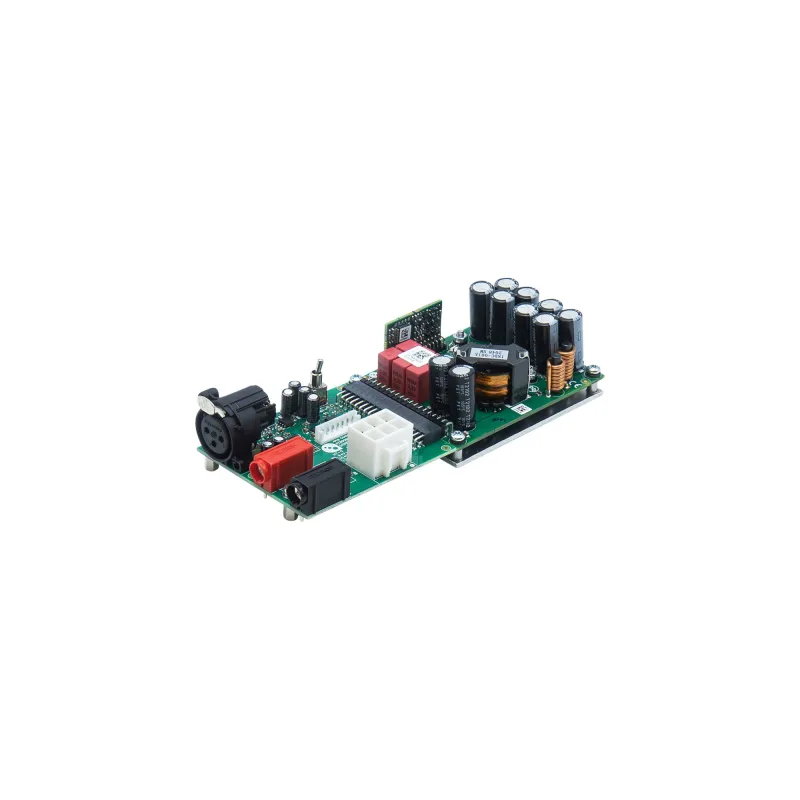

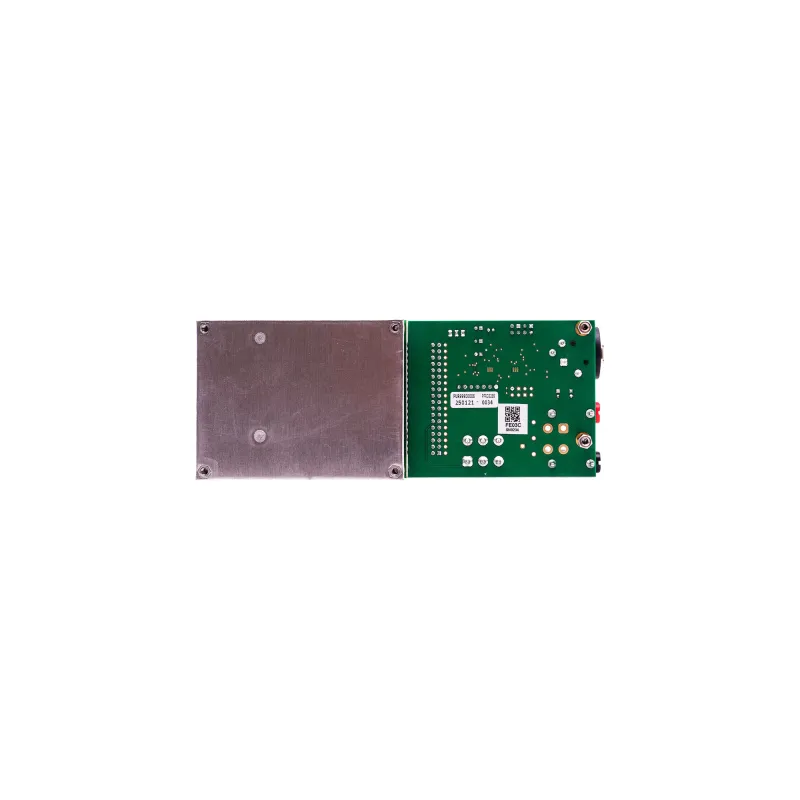

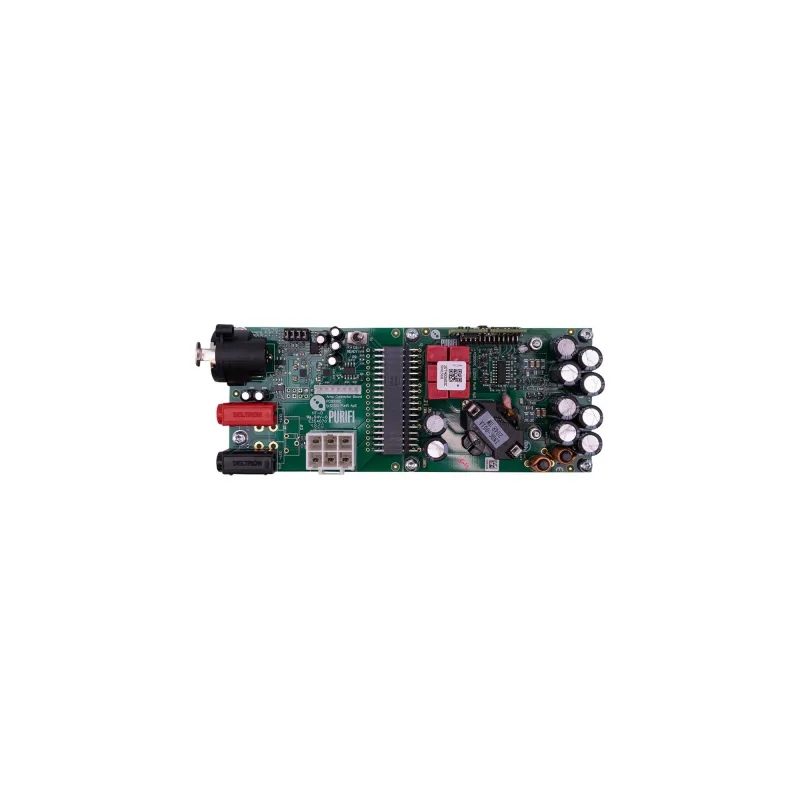

PURIFI EVAL2 | Eigentakt | Kit amplificador mono
El módulo amplificador 1ET400A proporciona un nivel de calidad de audio que establece el estándar para amplificadores de potencia de cualquier clase de funcionamiento. Las conexiones de alimentación y señal, disponibles en el cabezal de patillas del módulo1ET400A, requieren una atención especial. Este EVAL2 proporciona una señal de entrada con búfer y gestiona las conexiones de la fuente de alimentación para un módulo 1ET400A de forma práctica.
El kit se suministra con un módulo amplificador 1ET400A, un módulo frontal estéreo FE01 y un juego de cables de alimentación. El módulo frontal FE01 permite conectar fácilmente una fuente de alimentación compatible con el juego de cables suministrado. La entrada de señal se conecta a través de XLR. Un juego de conectores de altavoz tipo banana facilita la conexión de un altavoz.
El módulo frontal FE01 utiliza el opamp OPA1612 como etapa de pre-ganancia y buffer. La ganancia total para el EVAL2 (FE01 y 1ET400A) es de 27 dB, pero puede ajustarse para una ganancia total de 14 dB. Los amplificadores operacionales reciben su tensión de alimentación a través de un par de reguladores de tensión discretos de bajo ruido incorporados.
El EVAL2 es compatible con el Hypex SMPS1200A400 configurado con raíles Vaux no regulados. El juego de cables suministrado tiene carcasas de conectores preinstaladas para el FE01 en un extremo. El otro extremo tiene terminales pre-crimpados con carcasas de conector separadas. Esto le permite conectar la EVAL1 con cualquier fuente de alimentación compatible. Los terminales precrimpados y las carcasas JST suministradas son compatibles con la SMPS1200A400.
¿Buscas un kit estéreo Eigentakt? Echa un vistazo a este kit de amplificador estéreo PURIFI EVAL1.
¿Qué hay en la caja?
1x 1ET400A módulo amplificador
1x Módulo frontal estéreo FE01

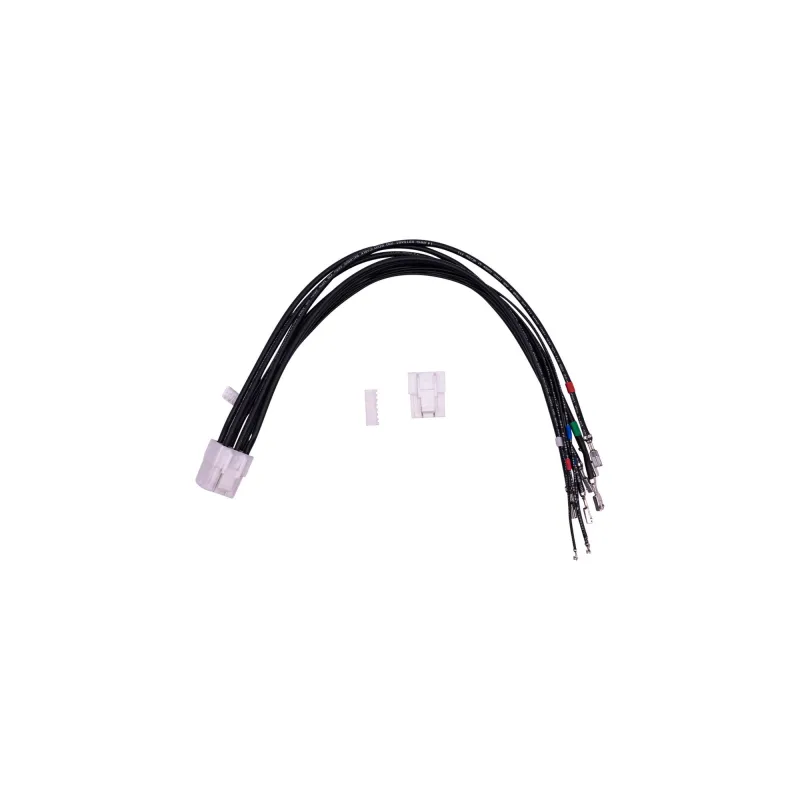

1x Juego de cables de alimentación
Especificaciones:
Número de artículo: EVAL2
Potencia nominal de salida:
425 vatios a 4 ohmios
227 vatios a 8 ohmios
450 vatios a 2 ohmios
Carga mínima: 2 ohmios
Eficiencia: > 94%
Relación señal/ruido (SNR): 131 dB
Distorsión: 0,00017 % THD+N a 20-20.000 Hz, 4 ohmios, 100 vatios
Respuesta en frecuencia: 0 - 60.000 Hz
Ganancia: 14 dB / 27 dB
Sensibilidad de entrada: -
Impedancia de entrada: 4,4k ohmios (14 dB) / 10,2k ohmios (27 dB)
Clasificación del amplificador: Clase D
Topología del circuito: Eigentakt
Canales de salida de altavoces: 1
Tipo de conexión de entrada: XLR
Tipo de conexión de salida de altavoz: Banana
Función DSP: -
Bluetooth: -
Ajuste del ecualizador: -
Requisitos de alimentación: 25 - 70 VDC (alimentación simétrica +/-)
Conector de entrada de alimentación: Conector PCB
Límite de corriente: 25 A
Protección contra sub/sobre tensión: Sí
Dimensiones (L x A x A): 167 x 53 x 35 mm
Distancia entre orificios de montaje: -
Diámetro de los orificios de montaje: -
